سیمکشی برق ساختمان
سیمکشی ساختمان و نصب تابلو برق، ستون فقرات سیستم الکتریکی هر ساختمان مسکونی، اداری یا تجاری است. اگر این دو بخش بهصورت اصولی و مطابق استاندارد اجرا نشوند، نهتنها عملکرد تجهیزات برقی مختل میشود، بلکه خطراتی مانند برقگرفتگی، آتشسوزی و آسیب به وسایل برقی نیز افزایش مییابد.
در این مقاله، بهصورت گامبهگام و کاملاً کاربردی با مفاهیم سیمکشی ساختمان، انواع روشهای اجرا، مراحل استاندارد سیمکشی، آشنایی با تابلو برق ساختمان، نحوه نصب صحیح آن، استانداردهای ایمنی و اشتباهات رایج آشنا میشوید؛ بهطوری که هم برای برقکاران و هم برای کارفرمایان قابل استفاده باشد.
سیمکشی ساختمان چیست و چرا اهمیت دارد؟
سیمکشی ساختمان به مجموعهای از سیمها، کابلها، لولهها و تجهیزات الکتریکی گفته میشود که وظیفه انتقال ایمن انرژی الکتریکی از منبع تغذیه (شبکه برق یا ژنراتور) به مصرفکنندهها (پریزها، روشنایی، تجهیزات) را بر عهده دارد.
درک اهمیت سیمکشی زمانی مشخص میشود که بدانیم:
- بیش از ۶۰٪ آتشسوزیهای الکتریکی ناشی از سیمکشی غیراستاندارد است.
- کیفیت سیمکشی مستقیماً بر طول عمر وسایل برقی تأثیر دارد.
- اصلاح سیمکشی اشتباه پس از اتمام ساختمان بسیار پرهزینه است.
سیمکشی اصولی باعث میشود:
- توزیع برق یکنواخت و ایمن انجام شود
- افت ولتاژ کاهش یابد
- امکان توسعه یا تعمیر در آینده سادهتر شود
انواع سیمکشی ساختمان
در این بخش، با روشهای رایج سیمکشی ساختمان آشنا میشویم و مزایا و معایب هر کدام را بررسی میکنیم تا انتخاب آگاهانهتری داشته باشید.
سیمکشی روکار
سیمکشی روکار به روشی گفته میشود که سیمها و لولهها روی سطح دیوار یا سقف نصب میشوند و قابل مشاهده هستند.
مزایا:
- اجرای سریع و کمهزینه
- دسترسی آسان برای تعمیر یا تغییر
- مناسب برای ساختمانهای قدیمی یا صنعتی
معایب:
- ظاهر نهچندان زیبا
- آسیبپذیری بیشتر در برابر ضربه
سیمکشی توکار
در سیمکشی توکار، سیمها داخل لولههایی قرار میگیرند که در شیارهای دیوار یا سقف دفن شدهاند.
مزایا:
- زیبایی ظاهری
- ایمنی بالاتر
- مناسب ساختمانهای مسکونی و نوساز
معایب:
- هزینه و زمان اجرای بیشتر
- تعمیر دشوارتر

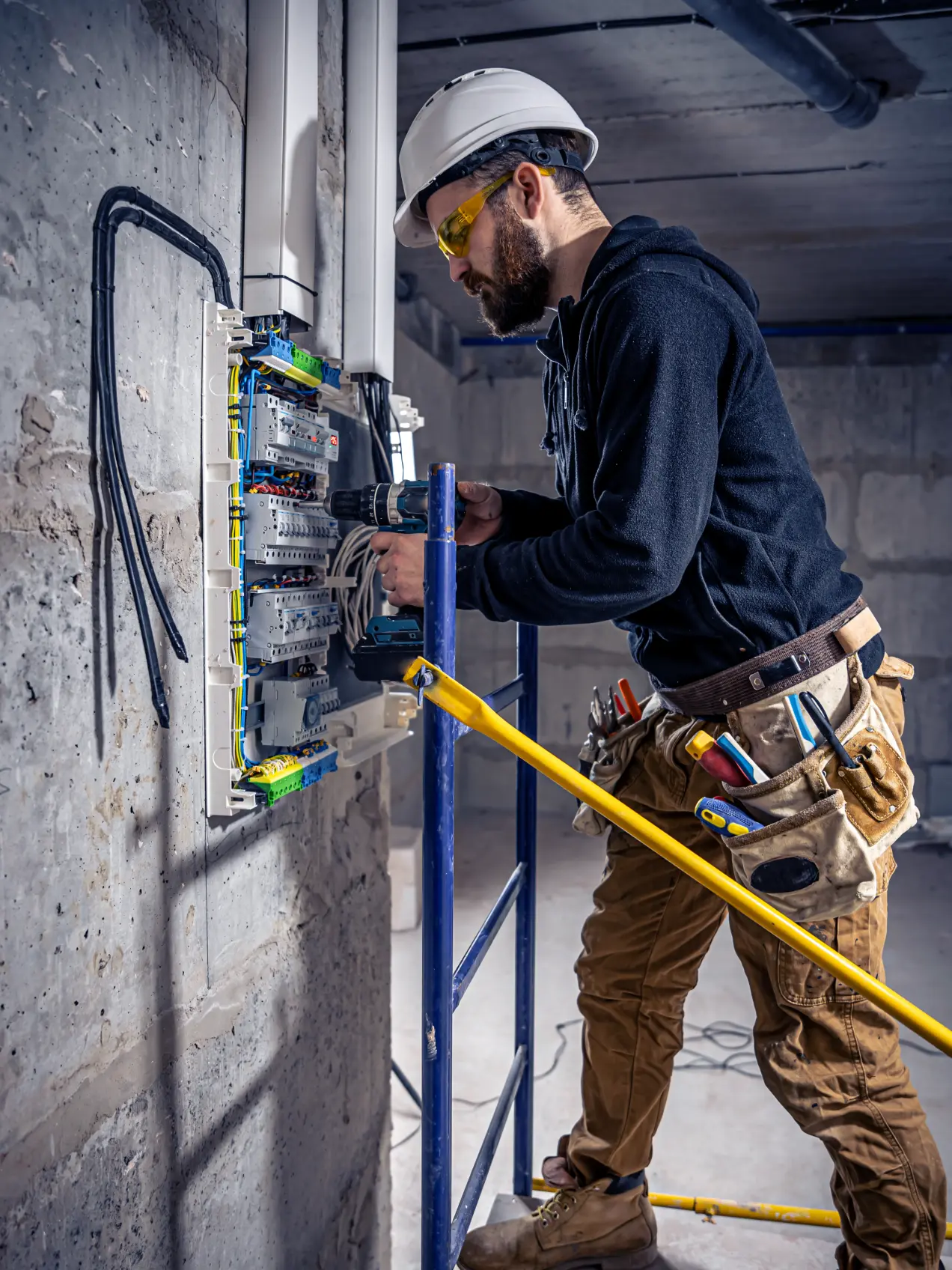

تابلو برق ساختمان چیست؟
تابلو برق ساختمان مرکز کنترل و توزیع انرژی الکتریکی است. تمام مدارهای ساختمان از طریق تابلو برق مدیریت، حفاظت و توزیع میشوند.
وظایف اصلی تابلو برق:
- توزیع برق بین مدارها
- حفاظت در برابر اتصال کوتاه
- جلوگیری از برقگرفتگی
- امکان قطع سریع برق در مواقع اضطراری
مراحل اصولی سیمکشی ساختمان
اجرای صحیح سیمکشی ساختمان نیازمند رعایت یک توالی مشخص است. هرگونه بینظمی در این مراحل، باعث دوبارهکاری یا بروز خطرات جدی خواهد شد.
01
بررسی نقشه برق
اولین و مهمترین مرحله، بررسی نقشه سیمکشی برق است. نقشه برق شامل موارد زیر میشود:
- محل کلیدها و پریزها
- مسیر عبور لولهها
- محل تابلو برق
- تفکیک مدارها (روشنایی، پریز، کولر، آشپزخانه و …)
نقشه اصولی باعث میشود:
- مصرف برق متعادل شود
- اضافهبار روی یک مدار ایجاد نشود
02
شیارزنی و لولهگذاری
در این مرحله:
- شیارها طبق نقشه و با عمق استاندارد ایجاد میشوند
- لولههای PVC یا فلزی نصب میگردند
- از شکستگی یا زاویه تند در لولهها اجتناب میشود
نکته مهم:
هرگز نباید سیمها بدون لوله در دیوار دفن شوند.
03
عبور سیمها و کابلها
پس از لولهگذاری:
- سیمها با سطح مقطع مناسب انتخاب میشوند
- رنگبندی استاندارد (فاز، نول، ارت) رعایت میشود
- برای هر مدار، سیم مجزا در نظر گرفته میشود
مثال رایج انتخاب سیم:
کاربرد | سطح مقطع سیم |
روشنایی | 1.5 mm² |
پریزها | 2.5 mm² |
کولر گازی | 4 یا 6 mm² |
